駐地網(光纖到戶FTTH)

發布時間：2025/6/24

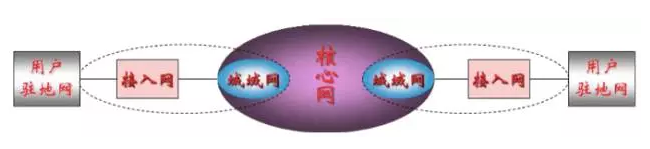

所謂駐地網，就是運營商到用戶之間的“最后一公里”接入網。

用戶駐地網（Customer Premises Network，簡稱CPN），是指以有線或無線方式，從用戶駐地業務集中點到用戶終端之間的傳輸及線路等相關設施，通常指運營商為家庭客戶提供有線寬帶網絡資源而投資建設的小區FTTB＋LAN或FTTH。用戶駐地可以是一個居民小區，也可以是一棟或相鄰的多棟寫字樓，但不包括城域范圍內的接入網。

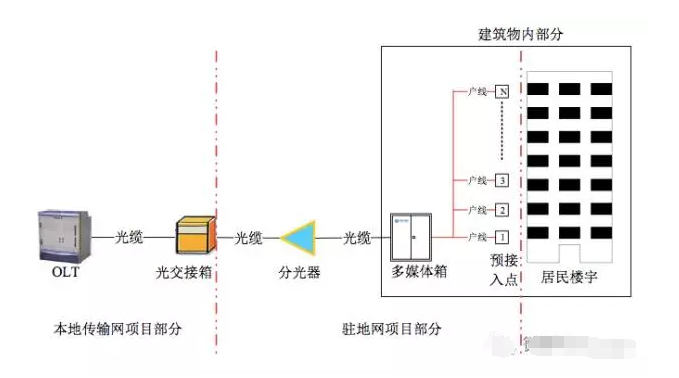

從項目界面看，駐地網項目可分為本地網接入和駐地網兩部分。

本地網接入部分指從OLT到光交接箱部分的光纜建設維護以及OLT設備建設維護，由本地傳輸網負責。

駐地網部分指引入到小區的光纜以及小區內的線路及設備，包括饋線光纜、配線光纜、戶線（入戶光纜或電纜）、多媒體箱、ONU設備、分光器、分線盒、門頭盒及接線盒等。

2 駐地網網絡結構及設備介紹

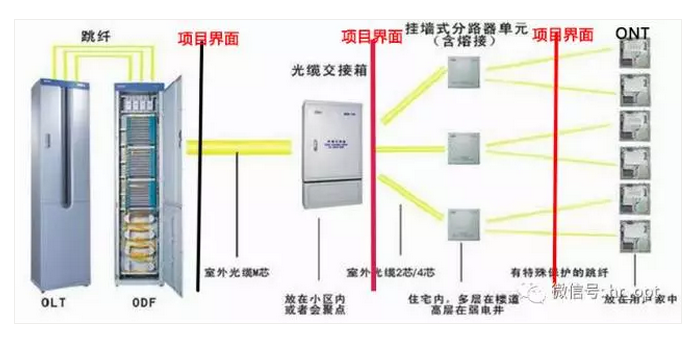

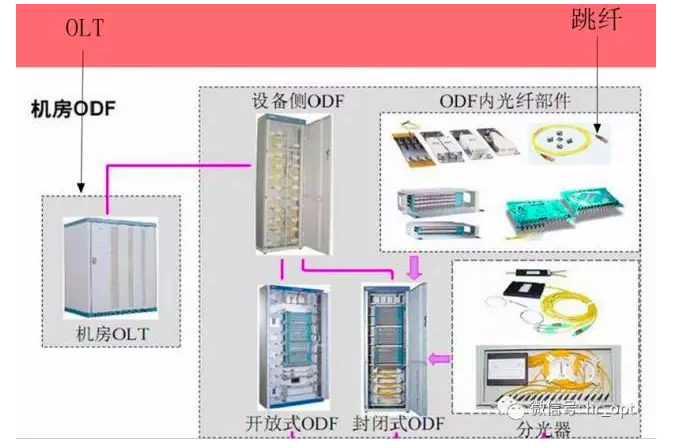

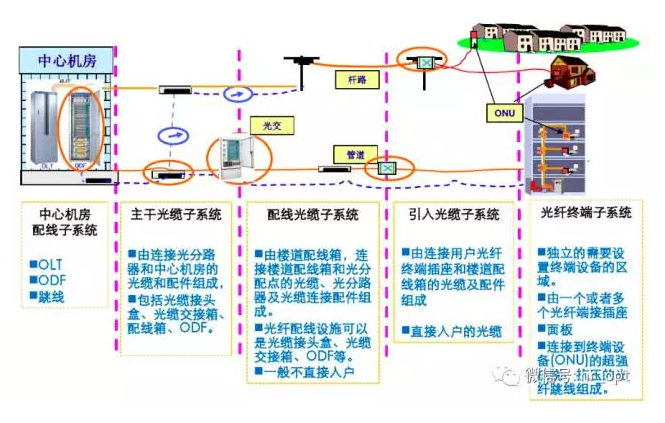

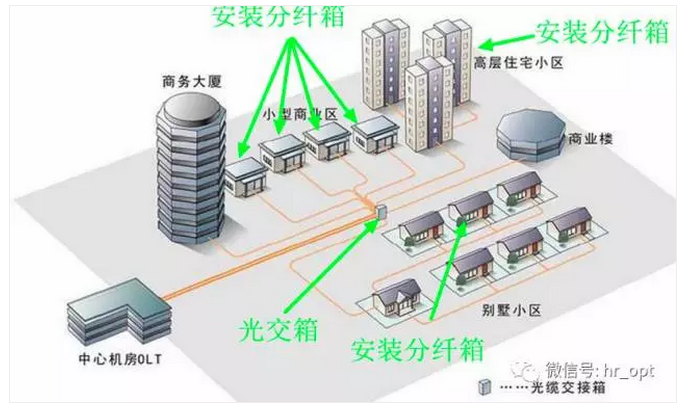

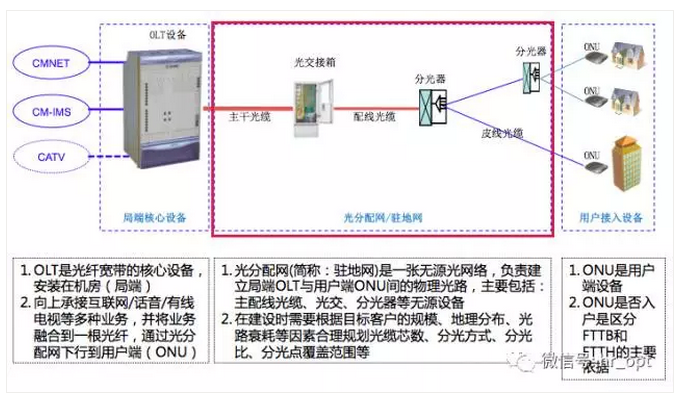

2.1 網絡結構

2.2 光交箱

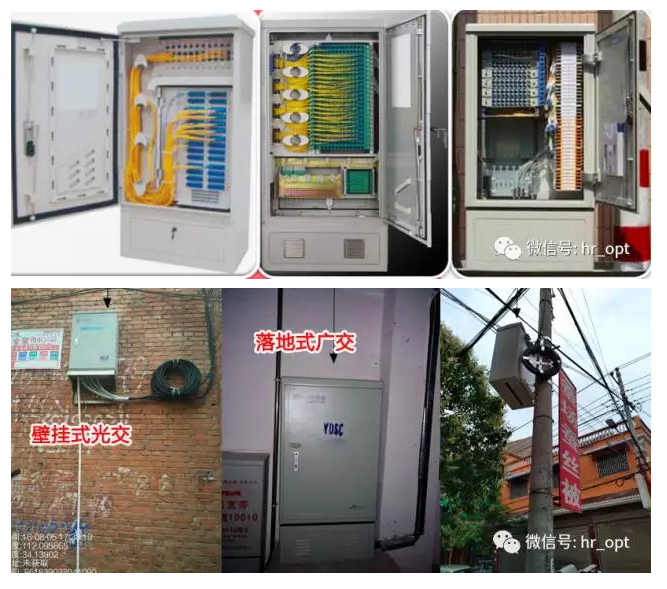

光交接箱：其作用相當于ODF架，只是比ODF更加密集，且可以安裝于戶外。里面可安裝光分路器，光纖熔接盤和光纖活動連接器等配件設計制作的箱體，具有一定的防塵功能，一般采用落地式安裝。

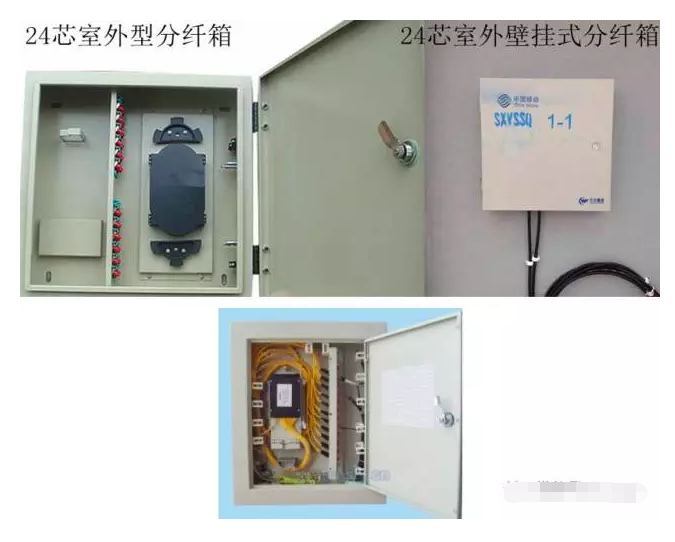

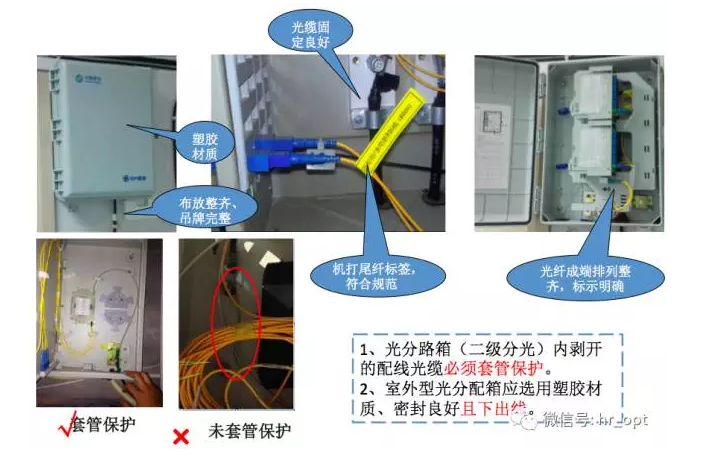

2.3 光分纖箱（光分配箱）

適用于光纖接入網中，支路光纜終端的光纜熔接、分配作用。光分配箱就是一個專門用于光纖分配的箱子，里面有盤纖盒，法蘭，尾纖和光纜，根據使用環境不同，分室內型和室外型。

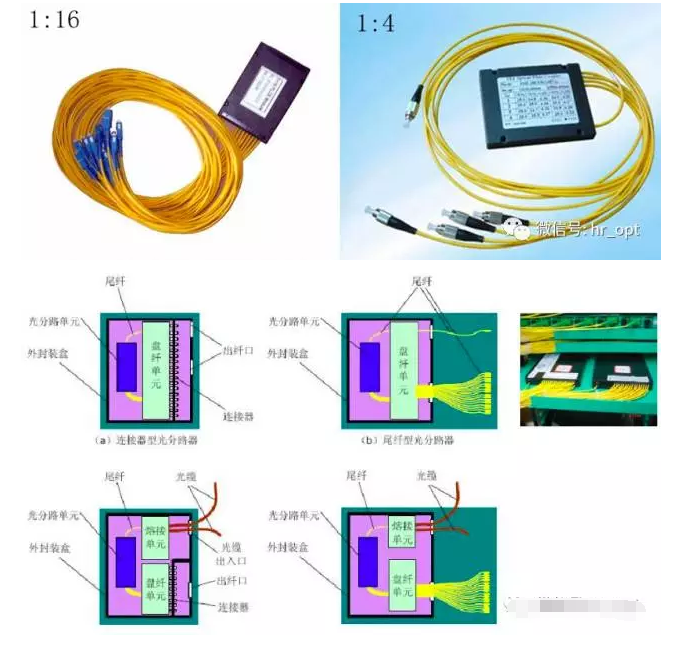

2.4 分光器

分光器是一種無源器件，它們不需要外部能量，只要輸入一路光即可分散成多路光。分光器是組建GPON網絡的一個組件，是一個連接OLT和ONU的無源設備，它的功能是分發下行數據，并集中上行數據。

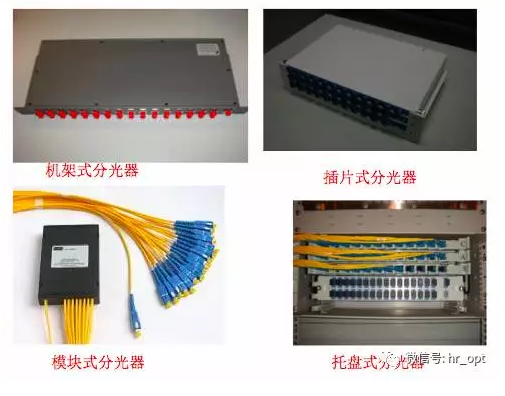

由于為了使分光器適應不同的安裝環境，外部結構都有較大的不同。大致可分為模塊式、機架式、托盤式、插片式。

模塊式（盒式）分光器根據大小分為1：2、1：4、1：8、1：16、1：32等，1：4分光器常安裝在光交箱里，1：16分光器常安裝在分光器里。

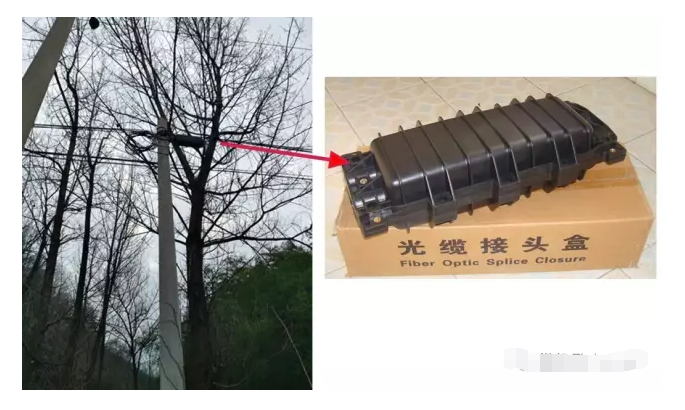

2.5 光纜接頭盒

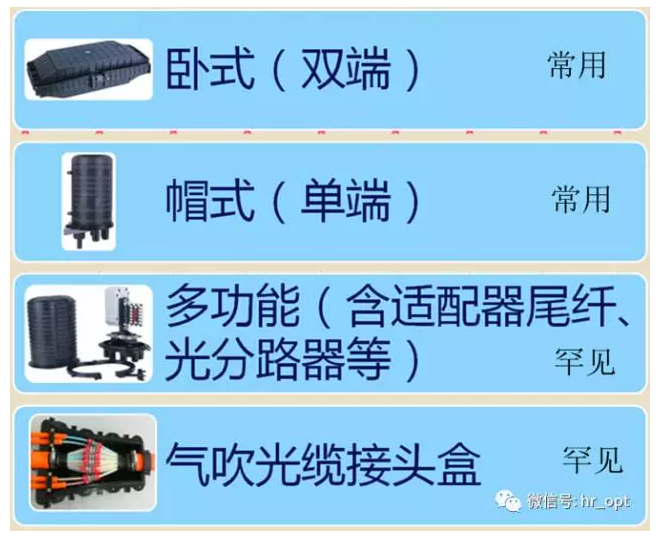

光纜接頭盒，也稱為光纜接續盒，無源設備，按照芯數劃分大小，有6芯、12芯、24芯、48芯等。

2.6 ONU

ONU為業務下放的分界點，它能提供多種多樣的業務接口，包括互聯網寬帶、語音、視頻。ONU內部結構就是協轉與光電轉換器的組合。

它選擇接收OLT發送的廣播數據，響應OLT發出的測距及功率控制命令，并作相應的調整，對用戶的以太網數據進行緩存，并在OLT分配的發送窗口中向上行方向發送。

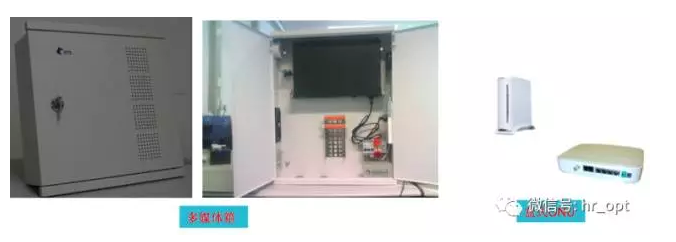

FTTB的ONU一般放置在樓層的弱電間里，要求由專用的多媒體機箱保護起來。機箱內包括熔纖盒、110配線模塊、溫控設備、電源插座、防雷設備、尾纖盤留架。

FTTH的ONU可以放置在用戶信息箱或直接安放于桌面上。箱內具有光纖插座，電源端子及插座。

3 一級分光與二級分光

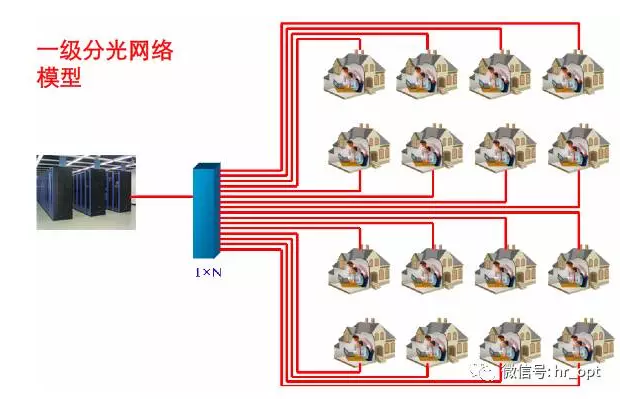

一級分光指從OLT到ONU之間，所有的分光器是并行的，結構為OLT—分光器—ONU。

二級分光指OLT和ONU之間，分光器之間有串聯的（也叫級聯），結構為OLT—分光器1--分光器2—ONU。

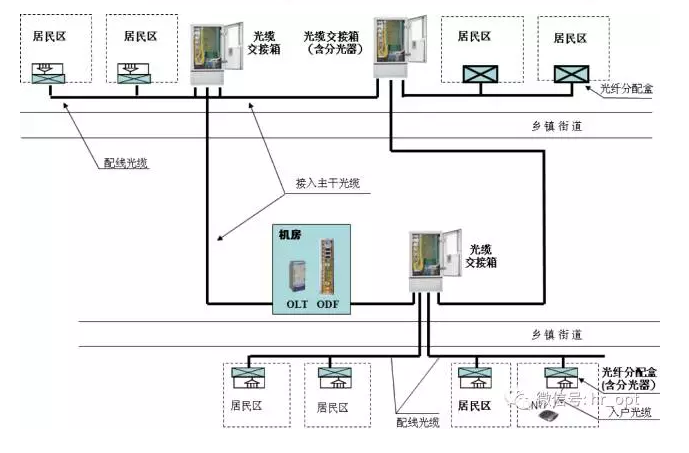

集中式一級分光：是指光分路器集中設置在中心位置的大容量光交箱內，適合規模較小且業務分布較為集中的區域。

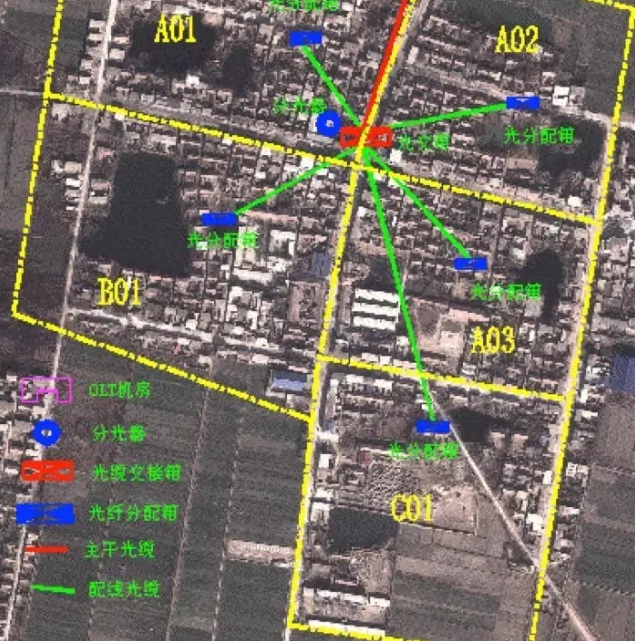

例：在鄉鎮中心合適位置安裝大容量光交箱（以288光交為主），在光交箱內安裝大分光比的分光器（如1：:32或1:64 分光器），將鄉鎮各條街道劃分為多個區域，在每個區域安裝光纖分配箱（24芯或48芯）。

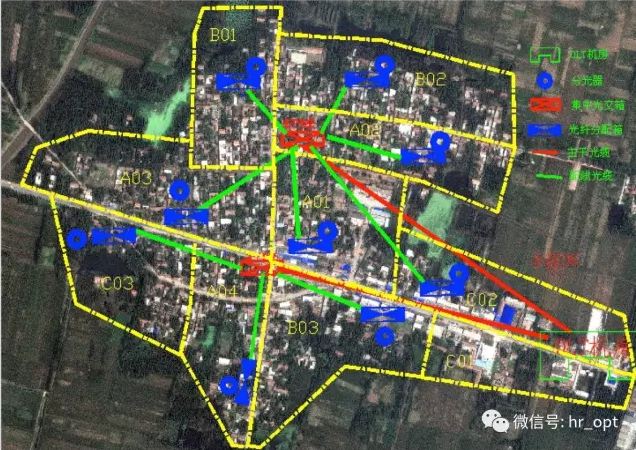

分散式一級分光：指光分路器分散設置在樓宇、樓層、單元的分光分纖箱內，適合規模較小且業務分布較為分散或者規模較大且業務分布較為集中的區域。

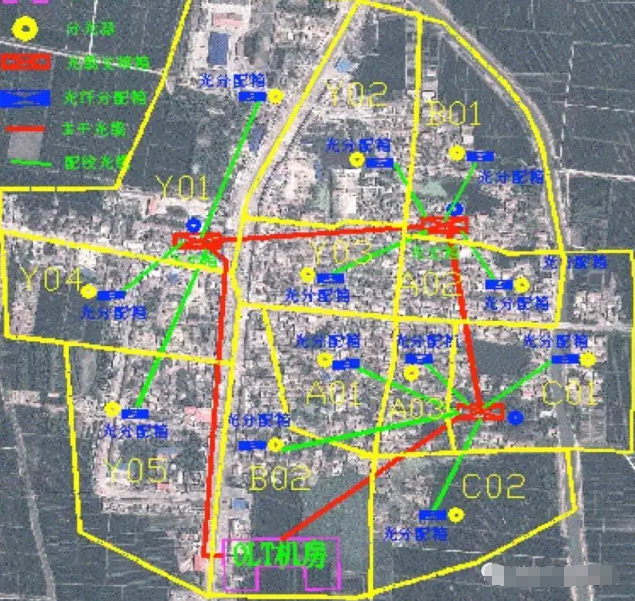

例：將鄉鎮按照用戶規模、道路分布等劃分成若干個區域，在每一個區域中心合適位置安裝一級光交箱。光交箱下可設置多個光纖分配箱，分光器可部署在光交箱或者光纖分配箱中，覆蓋附近區域的用戶。安裝光纖分配箱應以24芯、48芯容量為主。

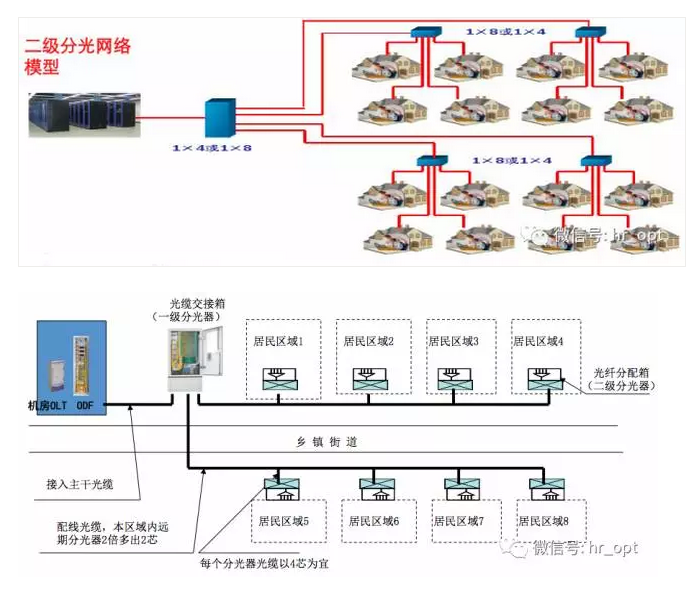

二級分光：指第一級光分路器設置在光配線箱內，第二級光分路器設置在樓宇、樓層、單元的分光分纖箱內，通過兩級光分路器合理有效的收納更多的住戶，適合規模較大且業務分布較為分散的區域。

例：將鄉鎮按照用戶規模、道路分布等劃分成若干個區域，在每一個區域中心合適位置安裝一級光交箱，光交箱里面安裝小分光比的分光器（以1:4為主）。在區域內各個街道安裝光纖分配箱（以24芯、48芯容量為主），每個光纖分配箱內安裝1:8或1:16分光器，覆蓋用戶25-50戶。

別墅場景宜選用一級分光光分路器集中設置方式建設，多層、小高層、高層等場景宜首先選擇二級分光方式建設。

4 光纜選型與光路損耗

4.1 光纜選型

依據光纜在FTTH網絡中的位置不同，可分為主干光纜、配線光纜、用戶引入光纜。

主干光纜：就是饋線光纜，是指從端局到設備間（或光交接箱）之間的那段光纜。這段光纜一般選用通用室外型的光纜，主干光纜纖芯數會比較多，少則上百芯，多則幾百芯，甚至上千芯，通常使用中心管式、層絞式及骨架式光纖帶光纜。

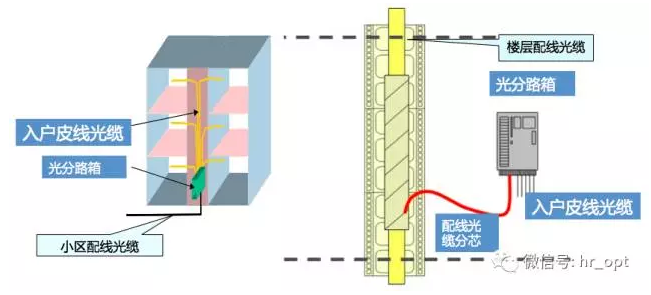

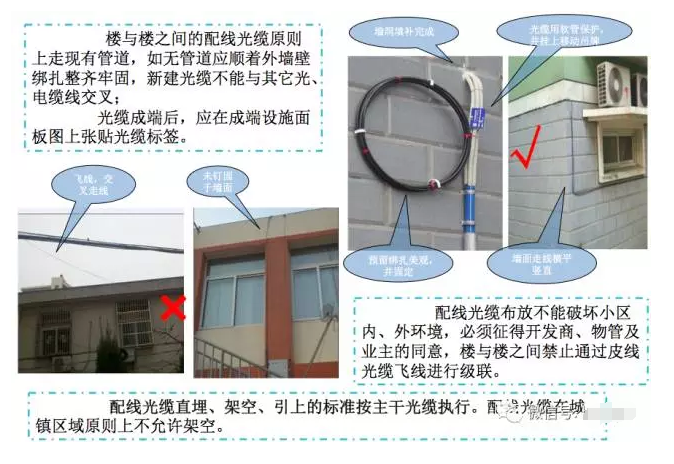

配線光纜：是指從設備間（或光交接箱）到大樓弱電間或其他位置安裝的光分纖箱之間的那段光纜。這段光纜選型時要根據實際應用位置來確定，一般選用通用室外型的光纜，考慮到樓內布纜，建議選用加強芯是鋁芯的光纜。

另外，對于某些使用場合，還需要選擇阻燃型，芯數從12芯到144芯不等，根據實際需要選用。樓內的光纜分支接續，若條件許可，可以選擇光纜分線箱分配光纜，分光器的安裝位置，可以考慮采用柜式的，集中安裝在用戶托管機房、設備間、光纜交接箱，以便于維護管理；也可以選擇安裝在光纜分線箱內。

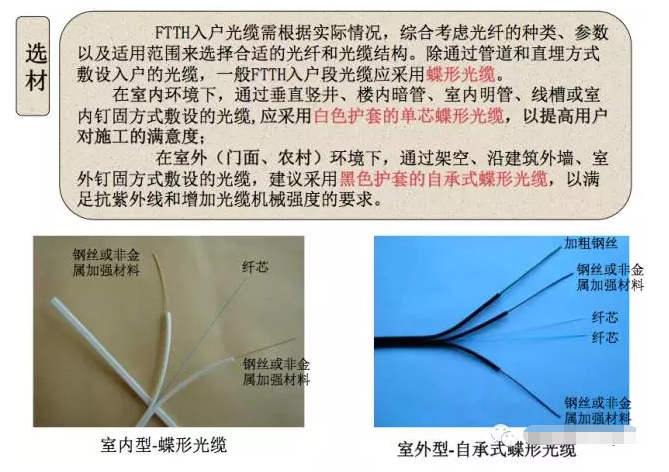

用戶引入光纜：就是皮線光纜，是指從光分纖箱經樓內水平管槽系統到用戶住宅內光信息面板之間的單芯或多芯皮線光纜。

對于FTTH模式，工程中通常從分光器至住戶考慮采用皮線光纜。分光器以上采用傳統鎧裝或非金屬光纜。因此，OLT至分光器光纜芯數≥分光器數量*2+2，分光器至ONU設備光纜芯數≥ONU數量*2。

對于FTTB模式，全部采用傳統鎧裝或非金屬光纜。芯數根據分光器、ONU設備數量綜合考慮。由于目前一般ONU設備的容量配置為30%，部分住宅樓可能多個單元共用一個ONU，為了以后業務發展?？紤]到業務發展可能擴容ONU容量，新增ONU設備。因此，OLT至分光器光纜芯數≥分光器數量*4+2，分光器至ONU設備光纜芯數≥ONU數量*4。

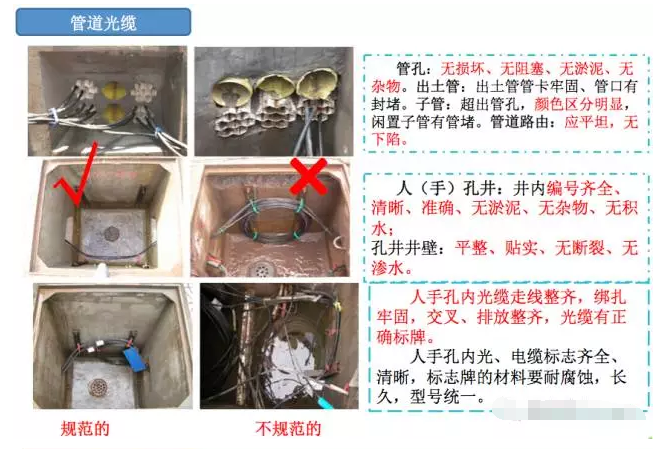

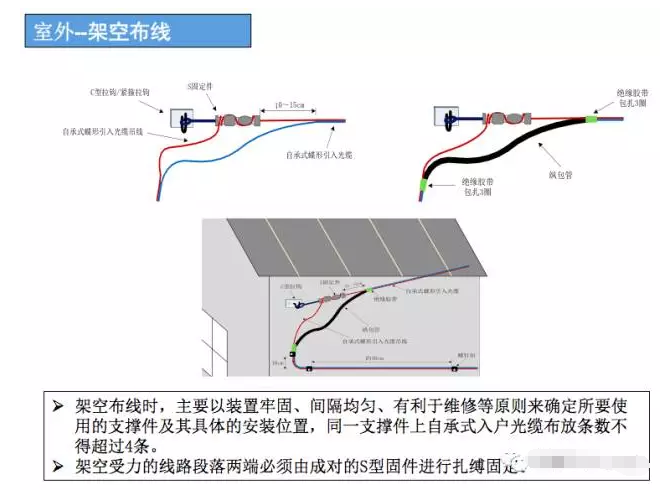

5 駐地網施工與裝維規范

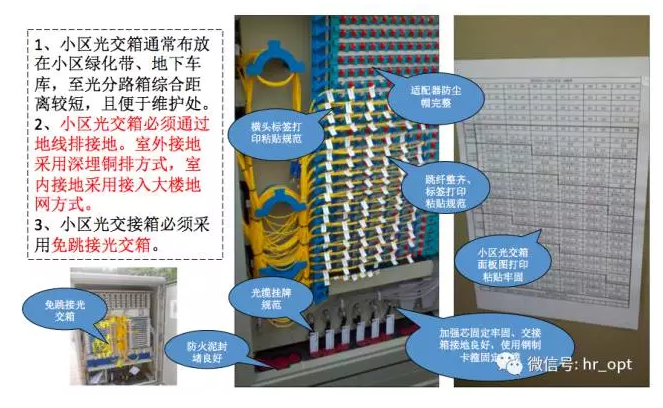

5.1 小區光交箱（一級分光）
