工程名稱：森林湖GSM手機信號室內覆蓋工程

工 程 摘 要

一、         站點概述

1.1         自然環境

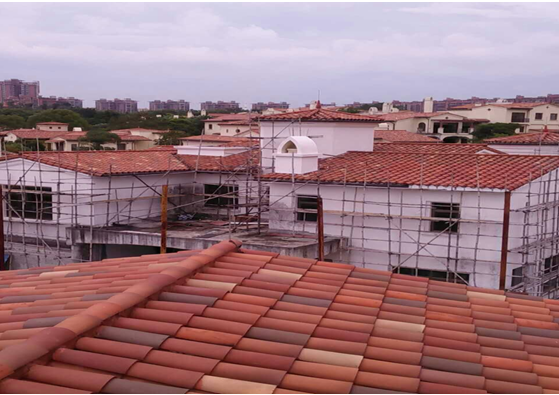

森林湖13、25、26棟位于環城路邊，高檔豪華別墅，對面是蘭溪谷高層，每棟都有獨立電梯，測試地下室信號在-85dBm以下，低層部份在-78dBm左右，帶用質差，本次工程對13、25、26棟全樓覆蓋，按1.8容積計算加上停車場，約覆蓋面積為3000平方米。

1.2         電磁環境

信號較好區：室外

信號較差區：室內

盲區：      無

邊緣場強：  -65dBm～110dBm。

1.3         覆蓋范圍

本次工程對13、25、26棟全樓覆蓋，約覆蓋面積為3000平方米。

2G覆蓋指標：

1.4         邊緣信號場強

邊緣場強≥-80dBm。

1.5         解決方案

采用GSM9110小功率主機做覆蓋，安裝3臺，88副全向吸頂天線，4副壁掛天線進行室內、外分布系統對13、25、26棟全樓覆蓋，約覆蓋面積為3000平方米。

二、        設計依據

2.1         各種相關文件標準

GSM：

? 原郵電部頒布的《900MHzTDMA數字公用陸地蜂窩移動通信網技術體制》（TZ019-95）；

? 信息產業部頒布的《900/1800MHz TDMA 數字蜂窩移動通信工程設計規范》（YD 5104-2003）；

2.2         地產公司的覆蓋要求

? 與的方案設計要求，預審、會審要求。

? 參考中國移動通信集團廣東有限公司室內覆蓋工程設計方案規范。

2.3         設計技術指標

GSM：

? 移動用戶的忙時話務量為0.017Erl；

? 無線信道的呼損率取定：

2  話音信道（TCH）呼損為2%

2  控制信道（SDCCH）呼損為0.1%；

? 干擾保護比：

2  同頻干擾保護比：

C/I 3 12dB（不開跳頻）

C/I 3 9dB（開跳頻）；

2  鄰頻干擾保護比：

200KHz鄰頻干擾保護比： C/I 3 -6dB

400KHz鄰頻干擾保護比：C/I 3 -38dB；

? 無線覆蓋區內可接通率：要求在無線覆蓋區內的95%位置和99%的時間移動臺可接入網絡；

? 無線覆蓋邊緣場強 ：室內3-85dBm，電梯3-90dBm。

? 在基站接收端位置收到的上行噪聲電平小于-114dBm；

? 室內天線的發射功率宜在10~15dBm(900MHZ)、5dBm左右（3G）/每載波之間，電梯井內天線發射功率可到20dBm/每載波；

? 覆蓋區與周圍各小區之間有良好的無間斷切換；

? 以基站為信號源的室內覆蓋系統，覆蓋區域內誤碼率（RxQual）等級為3以下（不包含3）的地方占95%以上；以直放站為信號源的室內覆蓋系統，覆蓋區域內誤碼率（RxQual）等級為3以下（不包含3）的地方占90%以上；室內直放站系統，覆蓋區域內誤碼率（RxQual）等級為3以下（不包含3）的地方占90%以上；

? 施主小區在設備安裝后比設備安裝前的掉話率(非考核掉話率)增加的百分?jǐn)?shù)（以直放站開通前后5天的話務統計的平均值為標準）不超過0.2個百分點，而且安裝后的施主基站的掉話率不超過1%。

3G：

? 移動用戶的忙時話務量為0.017Erl；

? 無線信道呼損率（GOS）取定為2%；

? BLER

2  語音：1%；

2  CS64K：0.1%；

2  PS數據：

ü  PS64K：5%；

ü  PS144K：5%；

ü  PS384K：10%。

? WCDMA與GSM900/DCS1800隔離度要求（已做WLAN覆蓋的站點還應包括WCDMA與WLAN的隔離度要求）：

? 無線覆蓋區內可接通率：要求在無線覆蓋區內的95%位置，99%的時間移動臺可接入網絡；

? 無線覆蓋邊緣場強(RSCP) ：一類區域（高速數據密集區域）：導頻功率≥－85dBm，導頻Ec/Io≥－8dB （50％負載）；二類區域（低速數據密集區域）：導頻功率≥－90dBm，導頻Ec/Io≥－10dB （50％負載）；三類區域（語音電話、可視電話密集區，數據業務低發區）：導頻功率≥－95dBm，導頻Ec/Io≥－12dB（50％負載）；

? 在基站接收端位置收到的上行噪聲電平小于-112dBm；

? 室內天線的發射導頻功率宜在-5~5dBm/每載波之間，電梯井內天線發射功率≤10dBm/每載波。

? 覆蓋區與周圍各小區之間有良好的無間斷切換；

? 以基站為信號源的室內覆蓋系統，覆蓋區域內Ec/Io3 -12dB的地方占95%以上；

以直放站為信號源的室內覆蓋系統，覆蓋區域內Ec/Io3 -12dB的地方占90%以上；室內直放站系統，覆蓋區域內Ec/Io3 -12dB的地方占90%以上。

? 施主小區在設備安裝后比設備安裝前的掉話率(非考核掉話率)增加的百分?jǐn)?shù)（以直放站開通前后5天的話務統計的平均值為標準）不超過0.2個百分點，而且安裝后的施主基站的掉話率不超過2%。

? 對于直放站系統，必須有明顯施主信號，即：

施主小區信號強度-次強小區信號強度310 dBm（室內）

施主小區信號強度-次強小區信號強度36 dBm（室內）

三、   設計思路

3.1   信源的確定：

引附近900小區及1800小區宏蜂窩信源

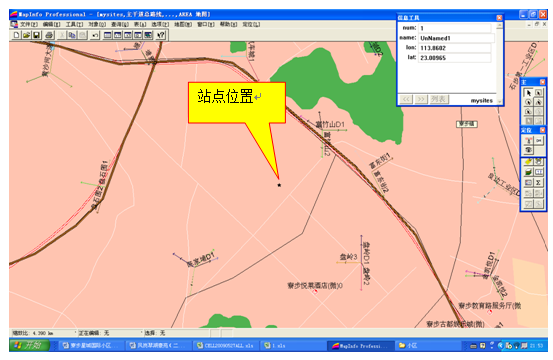

電子地圖：

信源小區參數，如下表：

一、        設計方案分析

5.1         話務量分析

通過分析估算，覆蓋區內人流量約100人，手機擁有率按80%，移動用戶按75%計算，忙時話務按0.017Erl計算，該覆蓋區內忙時每小時的話務量為：1000×80%×75%×0.017=10.2Erl。

5.2         上下行平衡分析

主機上下行平衡。

5.3         邊緣場強計算分析

根據實際測試，覆蓋效果完全可以達到覆蓋要求。

5.4         系統合理性分析

根據實際模擬測試，覆蓋效果完全可以達到覆蓋要求。

5.5         投資控制分析

本系統采用小功率室內覆蓋方式，大大節省投資。

5.6         其他運營商信號抑制分析

本系統采用頻段選擇性好的主機，則系統不放大其它運營商信號的放大。

5.7         電磁輻射防護分析

根據中華人民共和國國家標準《電磁輻射防護規定》，即國標GB8702-88，電磁輻射的限值為：

? 公眾照射，在一天24小時內，環境電磁輻射的場量參數在任意連續6分鐘內的平均值應滿足功率密度<0. 4 W/m² (頻率為30～3000MHz)。

? 職業照射，在一天8小時工作時間內，電磁輻射功率密度的平均值(連續6分鐘)應<2W/m² (頻率為30～3000MHz)。

對電磁輻射源豁免的要求為：

? 輸出功率等于或小于15W的移動無線通信設備，頻率為3-300000MHz時，電磁輻射體的等效輻射功率小于100W。

本系統天線口功率低于28dBm（0.1W），設人員活動范圍為距天線2米以外，則最強功率密度為：0.02W/m2，電磁輻射滿足公眾照射防護要求滿足電磁輻射源豁免的要求。

5.8         系統干擾分析

兩系統的工作頻段分別如下：

GSM：上行885MHz～909MHz；下行930MHz～954MHz。

3G：

? 核心頻段

頻分雙工（FDD）方式：1920~1980MHz/2110~2170MHz共2×60MHz

時分雙工（TDD）方式：1880~1920MHz/2010~2025MHz共55MHz

? 補充工作頻段

頻分雙工（FDD）方式：1755~1785MHz/1850~1880MHz共2×30MHz

時分雙工（TDD）方式：2300~2400MHz共100MHz新頻段

? 衛星移動工作頻段

1980~2010MHz/2170~2200MHz

? 擴展頻段

825~835MHz/870~880MHz；885~915MHz/930~960MHz；

1710~1755MHz/1805~1850MHz

干擾是一個相互作用的問題，由于3G與現在的GSM900MHZ頻率相差較遠，同頻、鄰頻、帶外雜散干擾都不會落到對方接收頻率范圍。900MHZ的只有三階互調3f2-F1或3f1-F2和1800MHZ二階互調2f2-F1或2f1-F2的產物能夠落入到WCDMA接收機，發射機互調產生的機理雖然與雜散輻射不同，但是在實際中很難和雜散輻射嚴格區分，因此，一般將互調歸入到雜散輻射一類，統一用雜散輻射的技術指標來要求，所以這里按照雜散的指標計算干擾問題。以干擾電平造成基站接收靈敏度惡化0.1dB為標準，要求干擾電平比基站接收機背景噪聲電平小16dB，由此計算系統隔離度如下：

3GPP對基站雜散指標的要求為：

由于實際測試基站的雜散都滿足R99以后的要求，所以我們以R99以后的標準計算基站之間共用天饋時的隔離度需求。

2  3GPP對直放站雜散指標的要求為：

2  根據中國通信行業標準對GSM直放站在3G頻段雜散指標

2  WCDMA直放站在GSM頻段雜散指標

2  根據上面標準我們分別計算基站之間和基站與直放站之間共用天饋時對系統隔離度要求:

基站之間

2  GSM→WCDMA的隔離度要求

P_5MHz= P_3MHz+10Log（WB_5MHz ／WB_100KHz ）

P_5MHz=-96 +10Log（_5MHz／_100KHz ）

P5MHz=-79dBm

根據公式MCL（隔離度）≥Pspu－Pn－Nf+16

Pn為接收帶內熱噪聲

Pspu干擾基站發射的雜散信號功率電平

Nf為接收機的噪聲系數

對于WCDMA系統，其接收機熱噪聲為：

Pn=10Lg（KTB）

其中：K為波爾茲曼常數，K=1.38×10-23；T為絕對溫度，常溫下為T=290;B為信號帶寬，B=3.84×(1×α)=4.6848MHZ，由以上參數計算得到：

Pn≈-108dBm

系統之間的隔離度要求（基站接收機靈敏度惡化0.1dB），取Nf =5dB

得到：

MCL（隔離度）≥Pspu－Pn－Nf+16

MCL（隔離度）≥-79-（-108）-5+16

MCL（隔離度）≥40dB

2  WCDMA→GSM的隔離度要為：

P_200KHz= P_100KHz+10Log（WB_200KHz ／WB_100KHz ）

P_200KHz=－98 +10Log（_200KHz／_100KHz ）

P_200KHz=－95dBm

對于WCDMA系統，其接收機熱噪聲為：

P_n=10Lg（KTB）

P_n≈-121dBm

系統之間的隔離度要求（基站接收機靈敏度惡化0.1dB），取Nf =5dB得到：

MCL（隔離度）≥Pspu－Pn－Nf+16

MCL（隔離度）≥-95-（-121）-5+16

MCL（隔離度）≥37dB

從以上計算可知，2G基站和3G基站之間共用天饋時系統隔離度只要40dB即可(MCL（隔離度）≥40dB)。

基站與直放站之間

2  GSM直放站→WCDMA基站的隔離度要求

P_5MHz= P_3MHz+10Log（WB_5MHz ／WB_3MHz ）

P_5MHz=-30 +10Log（_5MHz／_3MHz ）

P_5MHz=-27.8dBm

根據公式MCL（隔離度）≥Pspu－Pn－Nf+16

Pn為接收帶內熱噪聲

Pspu干擾基站發射的雜散信號功率電平

Nf為接收機的噪聲系數

對于WCDMA系統，其接收機熱噪聲為：

Pn=10Lg（KTB）

其中：K為波爾茲曼常數，K=1.38×10-23；T為絕對溫度，常溫下為T=290;B為信號帶寬，B=3.84×(1×α)=4.6848MHZ，由以上參數計算得到：

Pn≈-108dBm

系統之間的隔離度要求（基站接收機靈敏度惡化0.1dB），取Nf =5dB

得到：

MCL（隔離度）≥Pspu－Pn－Nf+16

MCL（隔離度）≥-27.8-（-108）-5+16

MCL（隔離度）≥91.2dB

2  WCDMA直放站→GSM基站的隔離度要為：

P_200KHz= P_100KHz+10Log（WB_200KHz ／WB_100KHz ）

P_200KHz=－36 +10Log（_200KHz／_100KHz ）

P_200KHz=－33dBm

對于GSM系統，其接收機熱噪聲為：

P_n=10Lg（KTB）

P_n≈-121dBm

系統之間的隔離度要求（基站接收機靈敏度惡化0.1dB），取Nf =5dB得到：

MCL（隔離度）≥Pspu－Pn－Nf+16

MCL（隔離度）≥-33-（-121）-5+16

MCL（隔離度）≥99dB

從以上計算可知，按照直放站的雜散標準，計算直放站和基站之間共用天饋時系統隔離度需要99dB，即MCL（隔離度）≥99dB；但是由于目前實際測試直放站的雜散電平比3GPP指標要求低接近40dB，所以合路器只要有60dB的隔離度，也可以滿足最嚴格的要求。

7.1         工藝規范

?  安裝室內天線時應戴干凈手套操作，保證天線的清潔干凈；

?  饋線彎曲曲率不能超過下表的規定：

?  饋線進出口的墻及管道內應用防水、阻燃的材料密封；

?  無源器件應用扎帶，固定件牢固固定，不允許懸空無固定位置；

?  對每根電纜的兩端和每個設備都要貼上標簽，標識該設備的名稱、編號和電纜的走向。

7.2         工期預計

本工程按6人/每天計，大概7才能完成。

7.3         安全施工說明

?  依據我國安全費用的相關提取制度，安全生產費用按施工集成費用的1％進行計列，則本工程的安全施工費用為；施工集成費*1%=  ---元。

?  嚴密的安全檢查：

施工前，對設備、儀器、工具進行安全檢查，確認機械工具無安全隱患，電氣工具絕緣良好、接地良好、無漏電和短路情況后才投入使用；

施工中，人身安全、設備安全的保證：進駐現場的工作人員，必須戴安全帽，帶電、高空作業，需由具有國家承認的操作證的工作人員操作，每日對設備、人身安全等進行檢查，消除安全隱患，將其消除在萌芽狀態；

施工后，對安全情況進行記錄，并總結經驗。

嚴格按規范施工：每位人員均需嚴格按安全規范施工，工程督導隨時進行檢查，發現違規者立即糾正。
